HEWI Juego de escudos 111R01.230 ( 3000205256 ) PVC-U 33 DIN izquierda / derecha D/D

Volumen de suministro:
- 1x Juego de rosetas de plástico HEWI 33

Descripción del producto:
en técnica R con rosetas según DIN 18255 y DIN EN 1906 de poliamida, superficie de alto brillo, compuesto de: Manilla en forma de U de poliamida con núcleo continuo de acero hasta el extremo de la manilla, coloreada en toda su superficie, diámetro 23 mm, con guía de orejetas y ranura de enclavamiento, montaje mediante simple encaje de la manilla en las piezas inferiores premontadas en la puerta. El mecanismo de enclavamiento puede soltarse de nuevo con una llave de desmontaje. La manilla de palanca cumple los requisitos de las normas DIN EN 179 y DIN 18040. Subestructura de roseta en construcción compuesta de plástico y acero inoxidable, utilizable DIN izquierda y DIN derecha. Cojinete pivotante fijo de la empuñadura de palanca con enclavamiento integral automático y punto de apoyo de 5 mm como cojinete liso libre de mantenimiento con zona de compensación elástica y segundo punto de apoyo en el cuello de la empuñadura de palanca. Atornilladura oculta antiaflojamiento con combinación de tornillo M4 y tornillo de casquillo y pasador de apoyo. Tapa de rosca, redonda, de poliamida, coloreada en toda su superficie, diámetro 55 mm, altura 13 mm, curvada, grosor de pared 1,5 mm. Diseñado y comprobado para el sector contract, categoría de uso según DIN EN 1906 - herraje de clase 4 con husillo cuadrado de 8 mm - para grosor de puerta 38-48 mm - longitud de la manilla 150 mm - juego de manillería

Datos técnicos:
- Sistema de montaje: tecnología R
- Distancia entre levas: 38mm
- Material: Plástico
- Versión: juego de manillas
- Superficie: 33 rojo rubí
- Forma Forma de U
- Perforación: PZ
- Nº de color: 33
- para grosor de puerta: 38-48 mm
- Cuadrado: 8 mm
- Categoría de utilización: 4

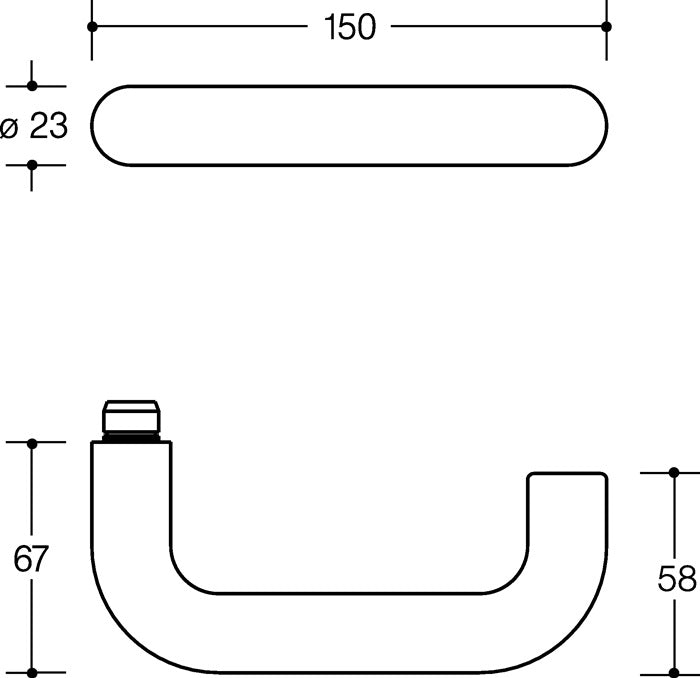

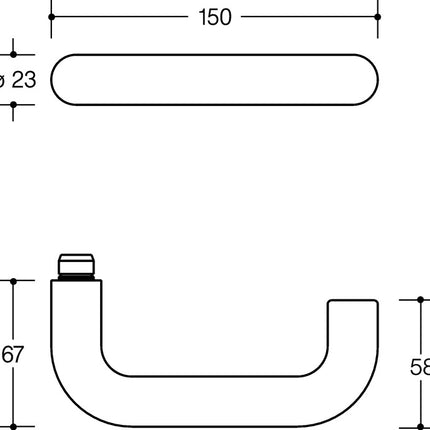

- Manilla Ø: 23 mm
- Espesor del escudo: 10,5 mm
- Longitud de la manilla: 150 mm
- Suplemento: D/D
- Profundidad de la manilla: 67 mm
- Sentido de ataque: DIN izquierda / derecha
- Ø roseta: 55 mm
- Norma: DIN 1906
- Modelo: 111R01.230
- Marca: HEW¡En caso de uso comercial, tenga en cuenta las normas de construcción!

¡En caso de uso comercial, observe las normas de construcción!
