Abrazadera de bloqueo AMF nº 6847 ( 4000833522 ) tamaño 5

Volumen de suministro:
- 1x abrazadera de bloqueo AMF tamaño 5

Descripción del producto:
galvanizado - pasivado

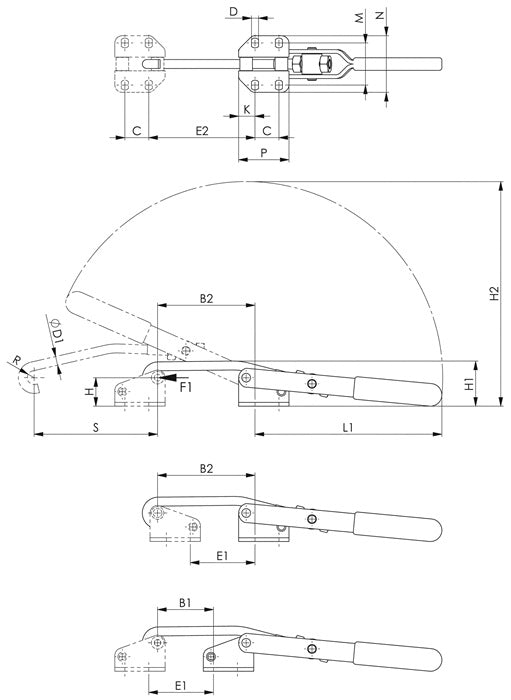

Datos técnicos:
- S: 147 mm
- B1: 26-40mm
- C: 29 mm
- B2: 57-71mm
- E2: 58-73mm
- D: 10,75 mm
- E1: 27-42mm
- G: 11,2mm
- L1: 189,5mm
- H1: 69mm
- H2: 282mm
- Longitud del brazo: 189,5 mm
- L: 55mm
- Diámetro Ø: 11,2 mm
- K: 13 mm
- R: 8 mm
- M: 55,5-63 mm
- H: 49 mm
- N: 85 mm
- Tamaño: 5
- Fuerza de tracción: 5 kN
- Rango de ajuste: 14 mm
- Distancia interior del agujero: 27-42 / 58-73 mm
- Altura con abrazadera: 69 mm
- Altura abierta: 282 mm
- Altura del contraapoyo: 49 mm
- Marca: AMF
- Material: galvanizado
- Diseño: horizontal
- Envergadura: 26-40 / 57-71 mm ¡Para uso comercial, observe las normas de construcción!

¡En caso de uso comercial, observe las normas de construcción!
